在污水处理工程中，流程设计（如AAO工艺）的仿真验证是确保水质达标的关键。传统仿真工具依赖手动编写代码设计计算过程工作量巨大且复用率极低，耗时长且调试困难。NGM软件通过图形化建模和文本自动转换功能，让工程师专注设计而非代码，modelica强大的组件复用能力更是将效率巨幅提升！
一、水处理一般核心流程
以下流程基于典型AAO（Anaerobic-Anoxic-Oxic）工艺：
污水混合池：原水与回流污泥（内回流/外回流）混合。
缺氧池（反硝化）：在厌氧环境下，微生物将硝酸盐还原为氮气（脱氮）。
好氧池（硝化）：曝气条件下，氨氮转化为硝酸盐。
分流器与污泥罐：净化水分流排放，剩余污泥沉淀处理。
二、NGM建模优势：告别手写代码调试图形拖动建模

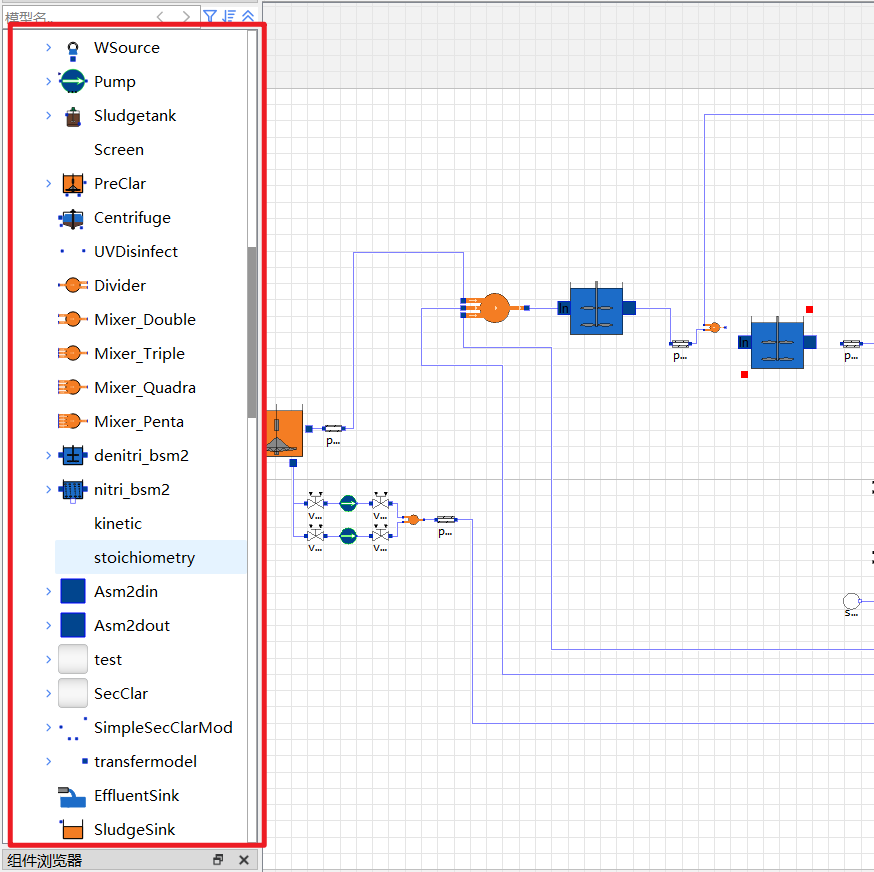

拖拽式组件库
内置水处理专用模块（如泵、反应池、传感器），无需手动编码。

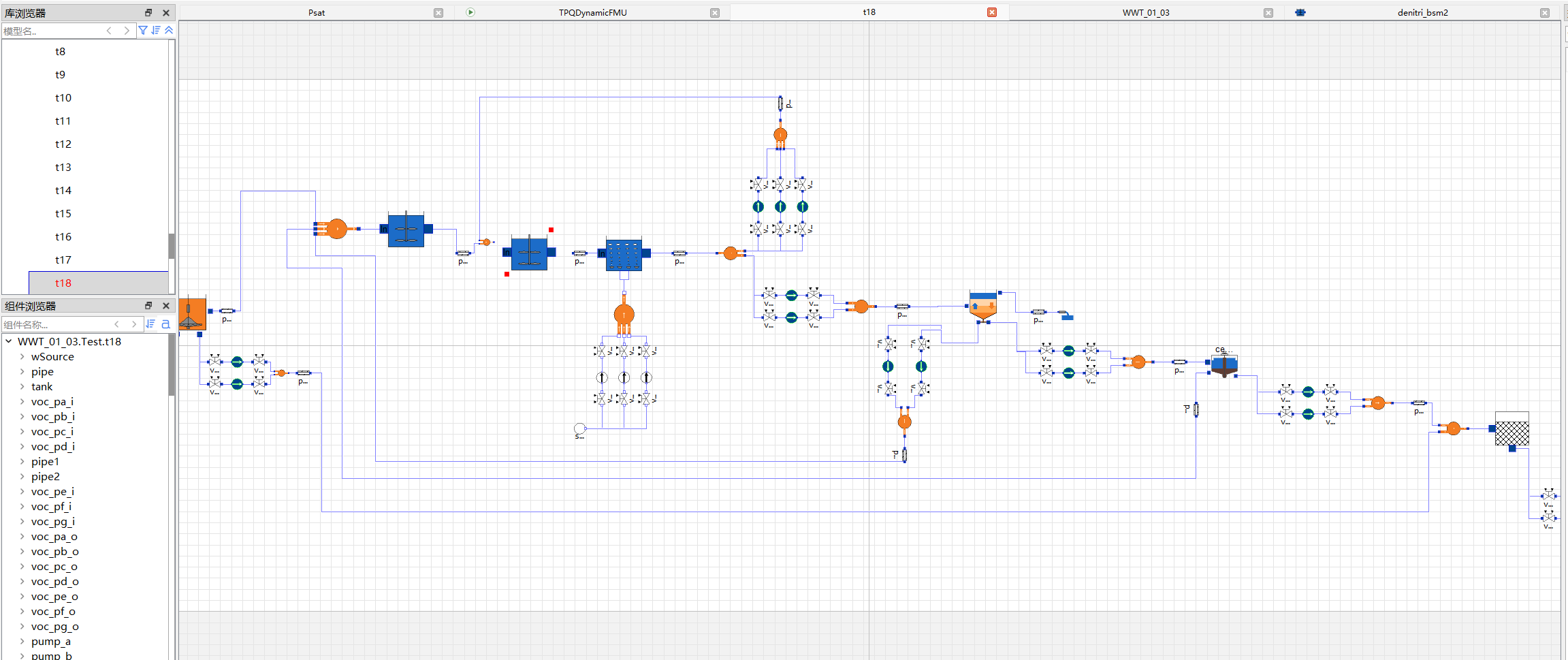

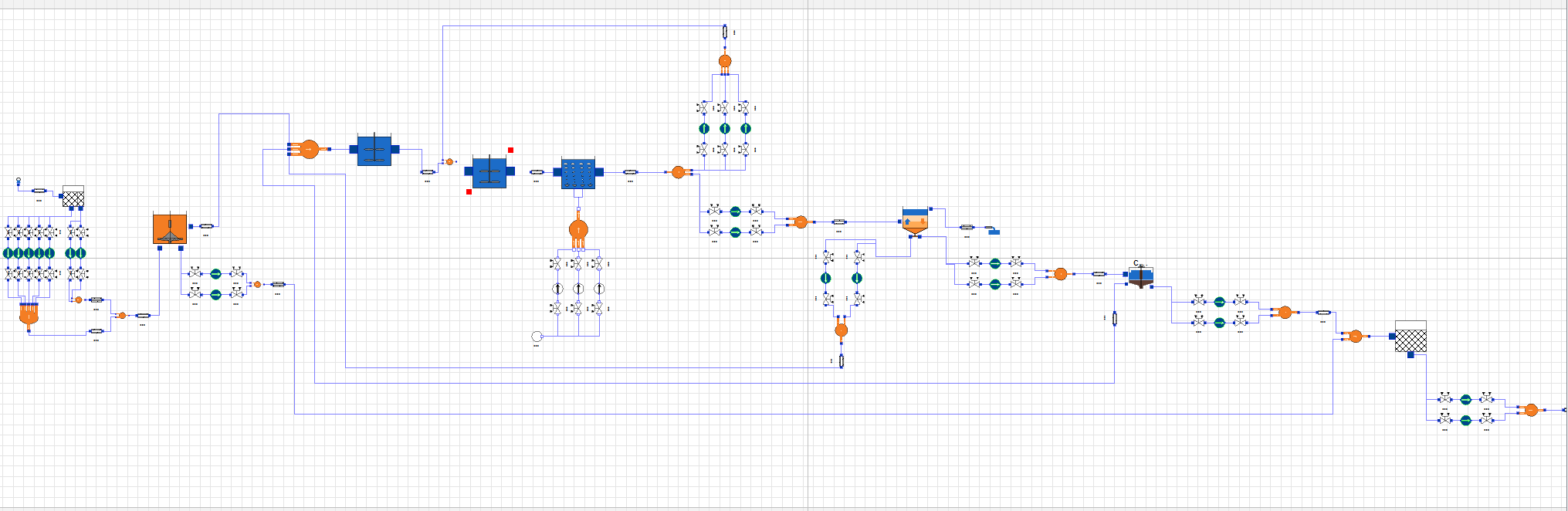

示例：通过NGM界面快速搭建AAO工艺流程（见下图）。
NGM图形化建模界面

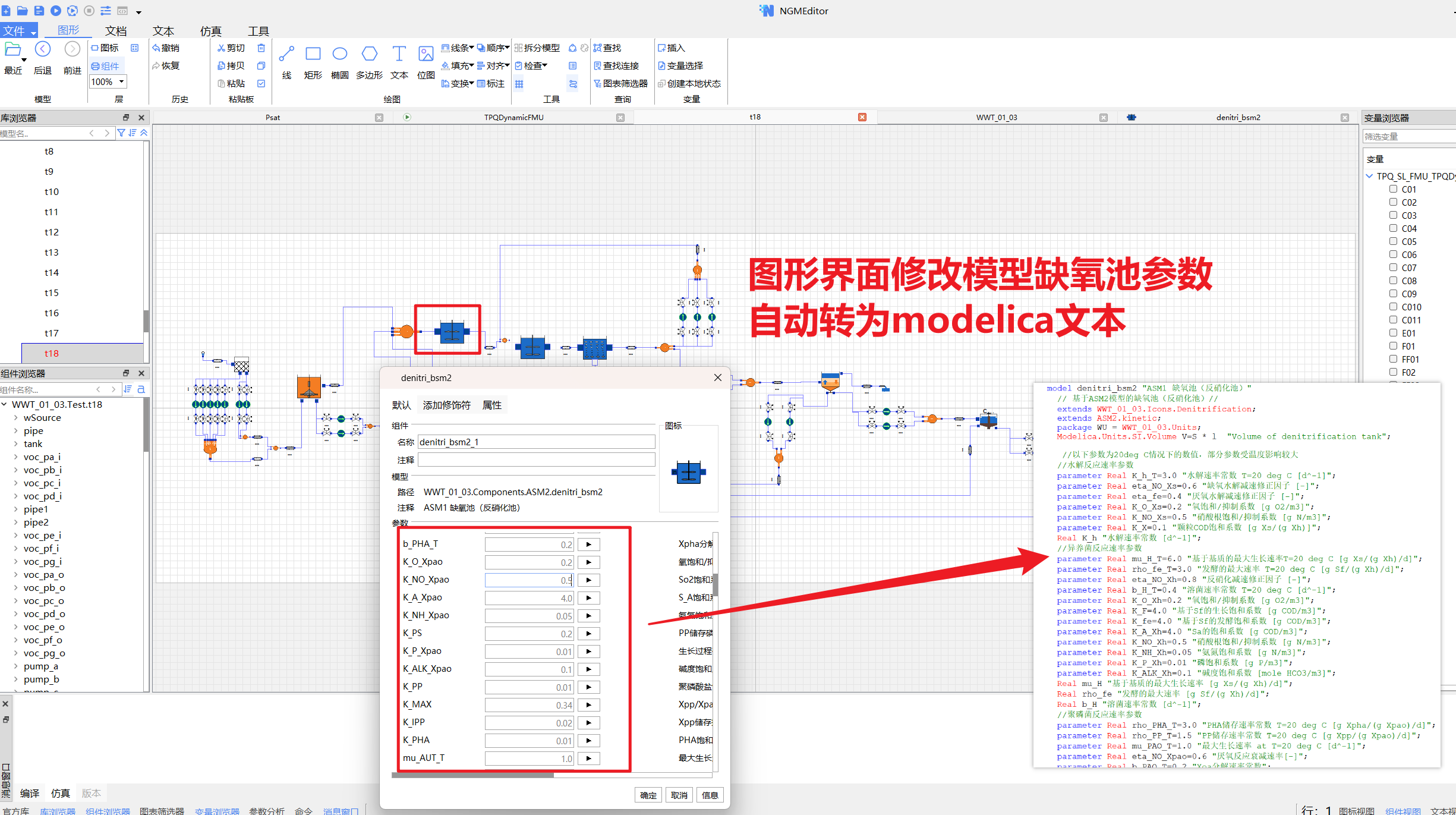

参数修改与代码同步

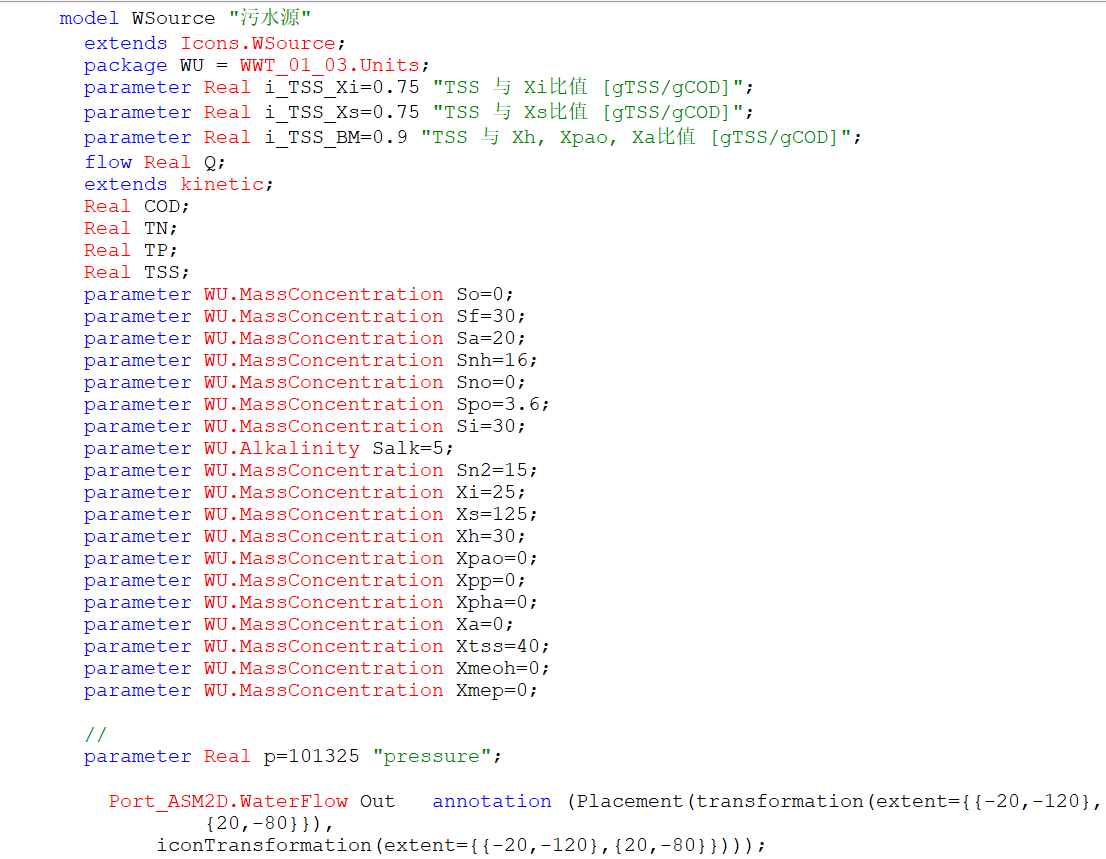

在图形界面修改参数（如污泥回流比、溶解氧浓度），自动生成底层Modelica代码。
多场景一键切换
支持不同水质输入（如工业废水/生活污水），快速验证工艺鲁棒性。
三、仿真验证：

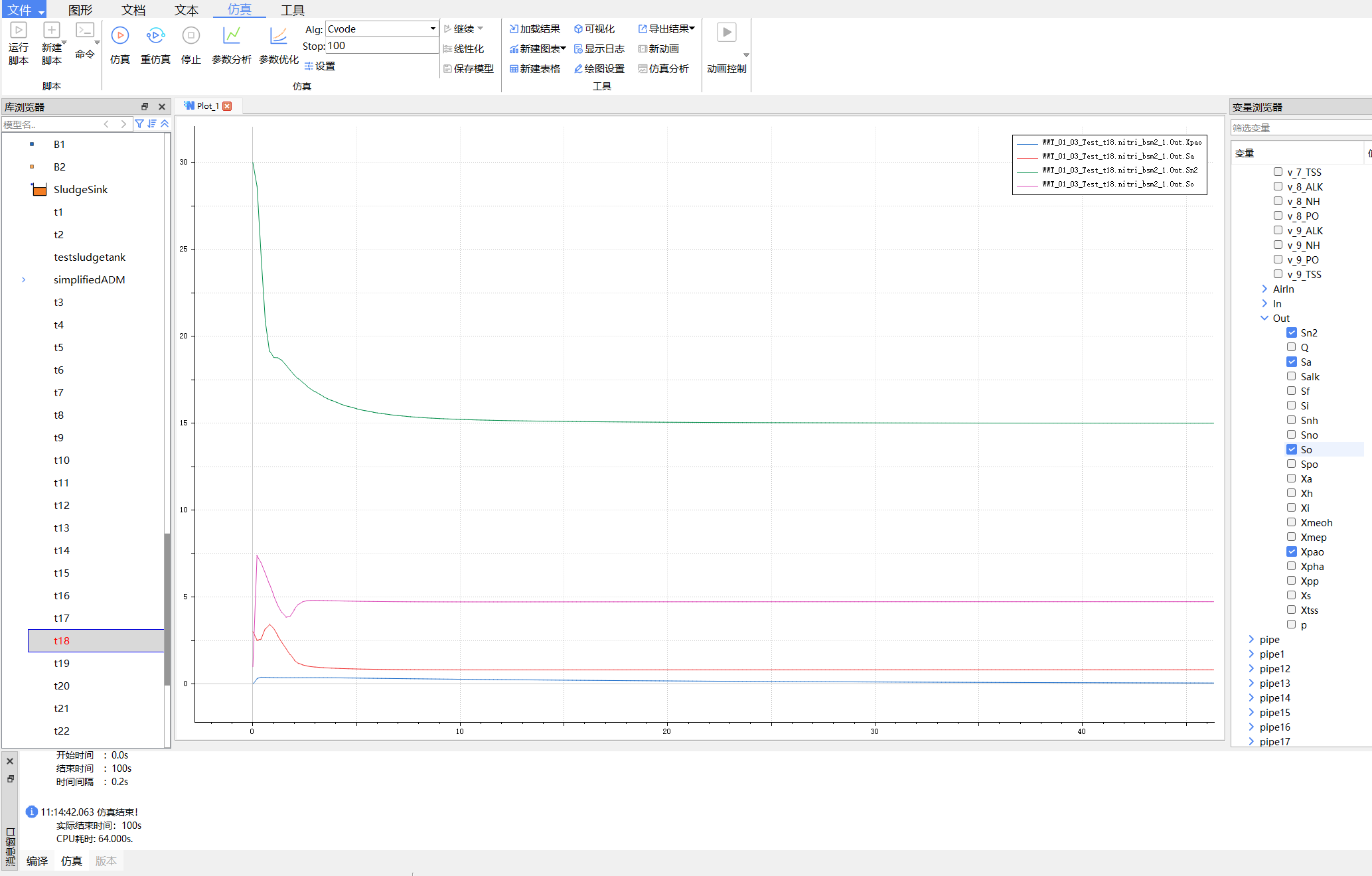

运行模型，实时查看关键指标（COD、氨氮浓度变化曲线）。
